Světlovody Solatube

Solatube patří mezi největší výrobce světlovodů na světě. Má zastoupení po celém světě. Jejich výkonnost je dosažena díky speciálnímu tubusu a kopulí s Fresnelovou čočkou.

Výrobky jsou rozděleny do dvou základních kategorii pro rodinné bytové účely série Brighten Up průměry tubusu 250 mm a 350 mm

a pro komerční účely série SolaMaster o průměrech 530 mm  a serie Sky Vault 740 mm pro průmysl.

Solatube nabízí mnoho variant difuzéru, doplňků a příslušenství. Vzhledem k rosáhlemu sortimentu jsou zde pouze omezené informace...
























Aktivní kopulové systémy Solatube®

Vše začíná zachytáváním denního světla. Nástřešní prvek je prvním a významným dílem světlovodného zařízení, který rozhoduje o tom, jak velké množství světla se v průběhu dne do světlovodu dostane ale také o způsobu, kterým se světlo dále distribuuje. Přirozené denní světlo nasvětluje dno tubusu jen v malý časový úsek – v poledne – ale většinu dne pak sluneční paprsky dopadají na světlovod pod ostrým úhlem, což běžné prvky neřeší. Tradiční systémy s čirou kopulí nebo rovným oknem tak mají problém – přesvětlení v poledních hodinách a jeho nedostatek ve zbytku dne. Konstrukce kopule Solatube® tento problém účinně řeší pomocí patentované technologie Raybender® 3000.

Klíčových vlastností, které lze u kopulových systémů sledovat je ale více, než byste čekali. I druhotné vlastnosti můžou zlepšit funkci Vašeho světlovodu. Pro Vaši představu shrnujeme všechny výhody kopulových systémů Solatube®.

Patentovaná technologie Raybender® 3000

  • využívá technologie prostorově vyklenuté Fresnelovy čočky
  • oproti běžné kopuli, oknu nabízí 2-5x větší plochu, která cíleně pracuje se světlem (EDCS)
  • usměrňuje paprsky dopadající pod nízkým úhlem
  • zabraňuje přenosu tepelného potenciálu světla (koeficient SHGC)
  • zajišťuje stabilní a konzistentní výkonovou křivku
světlovody Solatube montáž

Lom světla

V dopolední a odpoledních hodinách kdy vyžadujeme světlo nejvíce, usměrňuje paprsky padající pod nízkým úhlem. Výsledkem je snížení počtu odrazů světla, což zvyšuje výkon. Vysoká světelná propustnost akrylátu a technologie Raybender®3000 dokáží pracovat nejen s paprsky za jasného počasí, ale účinně zachycuje i difuzní, rozptýlené světlo v zimních měsících. Systém Raybender® 3000 je tak jediný, který skutečně využívá veškeré sluneční záření a zhodnocuje jej v plné míře.

Regulace přísunu tepla

Regulace přísunu tepla

Sluneční paprsky a to zejména v letních měsících mohou být až příliš intenzivní a mohou způsobovat nadměrné zahřívání systému. Kopule Raybender® 3000 příliš intenzivní paprsky rozráží a díky obsaženým UVC inhibitorům dokáže eliminovat nadměrný přísun tepla způsobeným infračerveným zářením.

Stabilní výkon a lepší vizuální komfort

Stabilní výkon a lepší vizuální komfort

Usměrňováním a efektivní regulací přísunu slunečních paprsků nehledě na pozici Slunce umožníme, že výkonnost světlovodu je vyvážená po celý den i rok. Pokud je světlo stálé a konzistentní celý den, tak je vizuální efekt mnohem lepší, nežli by světlovod trpěl výkonovými změnami.

Kopulové zrcátko LightTracker™

Kopulové zrcátko LightTracker™
  • inovativní reflektor umístěn uvnitř kopule
  • zachycuje zbylé paprsky pod nízkým úhlem
  • téměř svislou polohou nebrání difuznímu světlu

Nastavením proti jižní straně dokáže srážet i poslední sluneční paprsky rovnou do systému, což zvýší výkon světlovodu.

Patentovaná technologie kopulového kroužku

Patentovaná technologie kopulového kroužku

Většina výrobců instaluje střešní kopule přímo na střešní lemování, což je z hlediska možných přenosů teplot mezi kopulí, střešním lemováním a tubusem nežádoucí. Jedinečným konstrukčně-technickým prvkem je proto tzv. „kopulový kroužek“, který tvoří izolační předěl mezi střešním lemováním a kopulí. Unikátní konstrukční prvek zastupuje mnoho dalších funkcí, které jsou pro světlovod důležité.

  • zabraňuje nežádoucímu přenosu teplot z kopule na další prvky světlovodu
  • umožňuje precizní a těsnou fixaci kopule se střešní A tubou
  • umožňuje napojení vnitřní tepelně izolační kopule ze systému Climate Control
  • drážkový systém umožňuje osazení kopule přes kopulové šrouby
  • obsahuje čtyři membrány pro odvod vzdušné vlhkosti ze systému ven
  • pryžový závoj umístěný pod kroužkem eliminuje přenos vibrací i teplot
  • zamezuje vniku nečistot

Mechanické vlastnosti kopule Raybender® 3000

Mechanické vlastnosti kopule Raybender® 3000

Pokud máte obavy že „žloutnutí“ kopule, tak vás můžeme uklidnit. Moderní akryláty obsahují veškerá opatření zajišťující materiálovou stálost, která je na úrovni nejlepších skel. Výdržnost kopule garantujeme.

  • vyrobena z vysoce odolného akrylátu, který nepodléhá žloutnutí
  • obsahuje inhibitory filtrující veškeré nežádoucí záření – UVA/UVB/UVC
  • UV inhibitory zabraňují blednutí barev transparentních prvků světlovodu i předmětů v interiéru
  • ergonomický tvar kopule podporuje samočistící vlastnosti (sníh)
  • na rozdíl od skla je vhodná k eliminaci tepelných mostů
  • odolná proti rovnoměrně rozloženému i bodovému tlaku (odolají kroupám)
  • má vynikající antistatické vlastnosti (prach)
  • světelná propustnost je ≥90%
  • záruka na materiálovou stálost kopule je minimálně 10 let

Tubus Patentovaná technologie Spectralight® Infinity

  • nejreflexnější materiál na světě
  • spekulární odraznost 99,7% na odraz
  • nejvěrněji zobrazuje barvu denního světla
  • nabízí větší výkon na stejném průměru trubice
  • nabízí větší účinnost při difuzní i jasné obloze
  • umožňuje efektivní vedení až 30m

Význam odrazu světla

Výrobci světlovodů uvádí jako klíčový parametr výkonu činitel odrazu daného povrchu, což je pravda, ale obzvlášť důležité jsou údaje o zachování světla při vícenásobných odrazech, jelikož ty vypovídají o schopnostech zachovat světlo nejlépe. Význam použití odrazného materiálu Spectralight® Infinity je natolik zásadní, že rozdíl výkonnosti světlovodu s tímto materiálem a jeho metalickou imitací bude v běžné délce cca 4m mezi 40-140% dovedeného světla (podle použitého druhu trubice a kovu). Následující schéma popisuje, proč je klíčové sledovat činitel odrazu různých odrazných povrchů při zavádění světla na velké vzdálenosti.

Efektivita vedení světla různých odrazných povrchů







Brighten Up® série - rezidenční světlovody

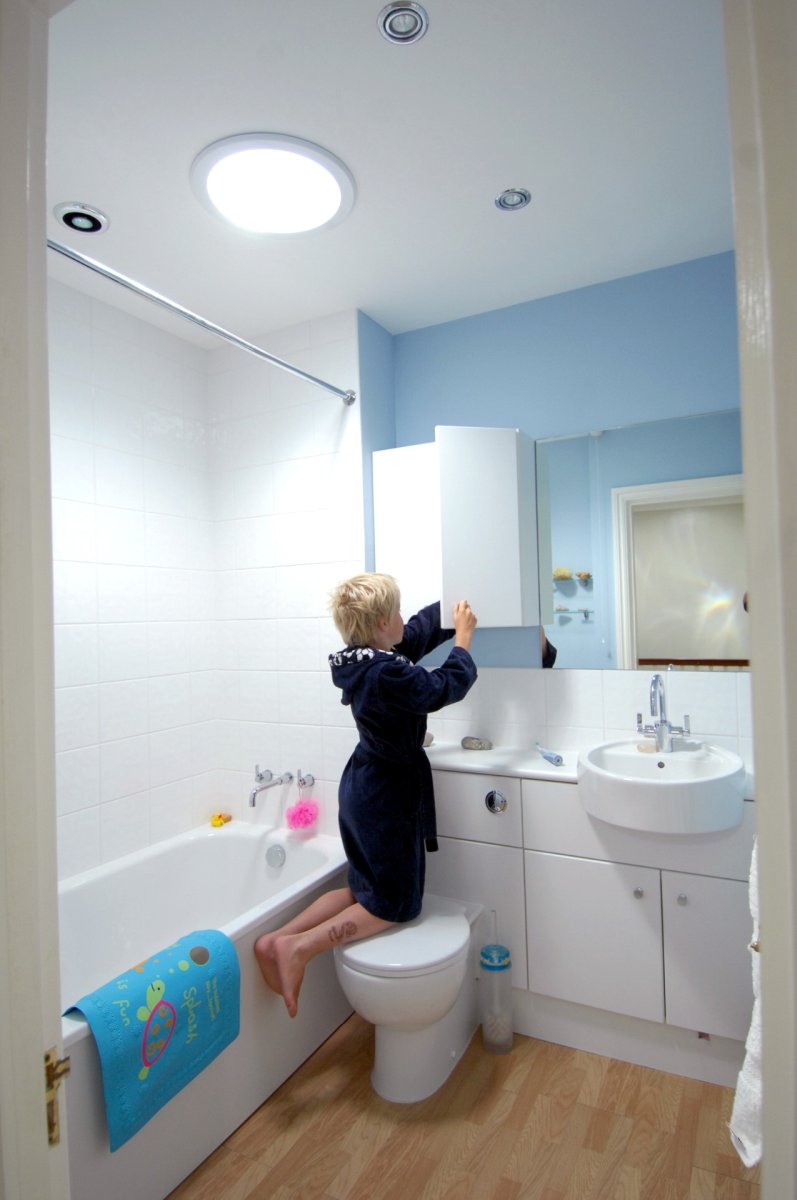

290 DS – 350mm

Modelová řada Solatube® 290 DS – 350mm je patentovaný osvětlovací systém, který změní Vaše představy o tom, kolik světla dokáže kvalitní světlovod poskytnout. Díky technologiím nabízíme světlovod s největším poměrem výkonu na průměr světlovodu.

Kopulová technologie Raybender® 3000, reflexní zrcátko Light Tracker, odrazný materiál Spectralight® Infinity jsou důvod, proč jsou naše světlovody výrazně výkonnější, nežli jakákoliv jejich kopie.

Solatube® vystihuje vysoký výkon, minimální tepelné zisky/ztráty, správné spektrální složení světla.

Průměr 350mm
Součinitel prostupu tepla – základní verze U=1,3W/m2K
Součinitel prostupu tepla – Climate Control U=0,7W/m2K
Plocha osvitu 18-24m2
Efektivní délka světlovodu 9m
Výkon (celoroční) 70 lm - 5 800 lm
EDCS (účinný povrch pro zachytávání denního světla) 1871cm2
SHGC (koeficient přijatého tepla) 0,2-0,3
Vzduchová neprůzvučnost Rw=38dB

Použití: vstupní haly, chodby, schodiště, koupelny, toalety, šatny, ložnice, obývací pokoje, kuchyně, jídelny, dětské pokoje, pracovny, lobby bary, technické místnosti, jednací místnosti...

Stropní difuzéry

Stropní difuzéry dokonale rozptýlí denní světlo do interiéru. Spolu s tepelně izolační difuzérovou vložkou zabraňují tepelným únikům.



Vusion™

- jemně mléčná struktura difuzéru tl. 2,29mm a bílým akrylátovým rámečkem

  • pro 160 DS – 250mm a 290 DS – 350mm
Vusion™

JustFrost

- mléčná struktura tvrzeného skla tl. 4mm přes bílý akrylátový rámeček

  • pro 160 DS – 250mm a 290 DS – 350mm
JustFrostJustFrost

OptiView®

- opticky aktivní rovinná Fresnelova čočka tl. 0,61mm s rámečkem z tvrzeného skla

  • pro 160 DS – 250mm a 290 DS – 350mm
OptiView<sup>®</sup>OptiView<sup>®</sup>

TierDrop

- trojitá kaskádově řešená obruba z mléčné struktury tvrzeného skla

  • pro 160 DS – 250mm a 290 DS – 350mm
TierDrop

VividShade

- mléčné tvrzené sklo v průsvitné tkanině

  • pro 290 DS – 350mm
VividShade

AuroraGlo

- vypouklé mléčné sklo v bílé / bronzové dekorativní obrubě

  • pro 290 DS – 350mm
AuroraGlo

Fotogalerie neobsahuje žádnou fotku.

Světlovody Solatube® - doplňky

Průkopnická činnost ve vývoji světlovodů se projevuje nejen v klíčové oblasti množství dovedeného denního světla, kde dosahujeme nevyšších hodnot, ale i v přídavných zařízeních, které lze začlenit do základu tubusových světlovodných systémů. V našem provedení proto světlovod není jen “pouhou“ jednotkou pro distribuci denního světla, ale uspokojuje mnohem širší poptávku, a to v oblastech tepelně izolačních parametrů, možnosti regulace množství denního světla a integrace jednotky umělého dosvitu.

Patentované vynálezy, technologické pokroky a inovace jsou pro značku Solatube® typické, proto se i v nadcházejících letech můžete těšit, že Vám prostřednictvím našich produktů nabídneme bohatý soubor vyspělých technologií, které zkvalitní prožitek z denního světla.

Systém „Climate control“

Systém „Climate control“

Praxe dnešního stavebnictví, kdy expanze nízkoenergetických a pasivních domů roste, vyžaduje co nejmenší hodnoty tepelné propustnosti nejen pro veškeré použité materiály objektu, ale také pro celé světlovodné sestavy. Podporou tepelně izolačních vlastností „COOL TUBE“ hliníku jsou zařízení na snížení součinitele prostupu tepla. Světlovodné systémy Solatube®nabízí v balíčku Climate Control několik způsobů jak snížit součinitel prostupu tepla základního světlovodu Solatube®.

Vnitřní tepelně izolační kopule

Vnitřní tepelně izolační kopule

Izolační akrylátová kopule je technickým zařízením, které svou konstrukcí zabezpečuje snížení energetických ztrát/zisků světlovodem. Vhodná především do horských oblastí, kde je nástřešní prvek vystavován extrémním vlivům klimatu, promrzání a vysokému větru. Unikátní konstrukce kopulového kroužku umožňuje fixaci tohoto prvku těsně pod vnější kopuli.

Vnitřní tepelně izolační vložka Severe Climate

Vnitřní tepelně izolační vložka Severe Climate

Izolační akrylátová vložka Severe Climate je účinný tepelně izolační předěl, který umožní vznik více uzavřených vzduchových dutin. Společně eliminují proudění tepla a sníží součinitel jeho prostupu celou konstrukcí. Užití izolační vložky má své opodstatnění v konkrétní střešní skladbě buď samostatně, nebo i v sérii.

Pryžové těsnění Flashing Insulator

Pryžové těsnění Flashing Insulator

Pryžové těsnění Flashing Insulator představuje izolační límec, který se užívá v místech, kde světlovod prostupuje střešním pláštěm. Můžete ho umístit ze spodní strany střešního lemování, kde zamezí únikům tepla a možnému vzniku kondenzace v nadstřešní části světlovodu. V zateplených střešních pláštích se umístí tak, aby bylo přimknuto ke světlovodu a zároveň střešní folii, izolaci či záklopu. Pryžové těsnění Flashing Insulator je vhodným řešením jak zamezit tepelným únikům samotným stavebním otvorem, kterým světlovod prochází. Těsnění zároveň pomáhá k minimalizaci chyb při instalaci celé světlovodné sestavy.

Systém „Light control“

Světlovodné systémy Solatube® poskytují silný zdroj denní světla po celý rok. Logickým krokem k ovlivnění vydávaného množství denního světla tak bylo v roce 2003 zkonstruování světelného stmívače. K důmyslnému zařízení na korigování světelného výkonu se přidala i jednotka pro noční osvětlení. Nabídku systému LIGHT CONTROL dále bohatě doplňuje široká nabídka designových stropních difuzérů různých tvarů i vlastností.

Vnitřní elektrické osvětlení - 75 Watt

Světlovody lze pochopitelně využívat k osvitu vnitřních prostor jen v průběhu dne, kdy je na obloze sluneční zdroj. Pokud světlovod již máte, ale otázka „ jak osvětlovat prostor v noci?“ stále zůstává ve Vašich myšlenkách, je integrovaná elektrická jednotka vhodným řešením. Je umístěna ve stropním dílu světlovodu těsně nad difuzérem, aby byl umožněn ideální rozptyl umělého světla do potřebných prostor. Integrovaný světelný díl vyřeší Vaší potřebu dosvětlovat prostory jiným svítidlem, které byste jinak museli osazovat vedle světlovodu, bez toho aniž by narušil jednotu stropu. Vhodné pro chodby, koupelny, toalety.

Vnitřní elektrické osvětlení - 75 Watt

LED žárovka - teplá/studenáÚsporná zářivka - teplá/studená

Vnitřní světelný stmívač – Daylight Dimmer

Světelný stmívač je zařízení určené k regulaci množství vydávaného světelného toku. Pouhým stlačením spínače můžete nastavit přesně takové množství světla, které chcete do interiéru vpustit i s možností světlovod úplně zatemnit. Zařízení je vybaveno elektromotorkem, který pomocí vnitřních “křidélek“ světlo buď vpouští, nebo zatemňuje. V situaci, kdy jsou křidélka ve svislé poloze, nedochází k žádným světelným ztrátám, jelikož jsou jejich plochy vybaveny stejným odrazným materiálem Spectralight® Infinity jako světlovod samotný. Zařízení je velmi vhodné do dětských pokojů, ložnic, či odpočíváren.

Vnitřní světelný stmívač – Daylight Dimmer

poloha „zateměno“poloha „polovičný výkon“poloha „plný výkon“
