SUNIZER tubusové světlovody
Co je to světlovod SUNIZER
světlovody přijímají, vedou a vydávají denní světlo přesně tam, kde potřebujete- světlovody dokáží světlo regulovat, usměrňovat
- světlovody zvýší činitele denního osvětlení (napomáhají splnit hygienické předpisy)
- světlovody architektonicky zapadají do novostaveb i do historických objektů a objektů památkově chráněných
- světlovody umožní kolaudaci staveb s nedostatečným osvětlením
- nadčasový design světlovodu Sunizer umožňuje instalaci i do těch nejnáročnějších architektonických děl
- světlovody Sunizer jsou držiteli českého patentu č. 20651/2010
Návrh tubusového světlíku SUNIZER
| Typ světlovodu | Průměr potrubí (mm) | Velikost kruhového difuzoru (mm) | Velikost čtvercového difuzoru | Poloměr osvětlení (m) | Osvětlená plocha (m2) | Nejčastější příklady použití |
|---|---|---|---|---|---|---|
| SZ 230 | 230 | Ø400 | 400x400 | 1,0 | 1-7 | wc, šatny, chodby |
| SZ 330 | 330 | Ø400 | 400x400 | 1,5 | 5-17 | chodby, koupelny, kuchyňské kouty |
| SZ 430 | 430 | Ø600 | 600x600 | 2,0 | 9-27 | schodiště, kuchyně |
| SZ 530 | 530 | Ø600 | 600x600 | 2,5 | 16-47 | dětské a obývycí pokoje, kanceláře |
| SZ 730 | 730 | Ø800 | 800x800 | 3,5 | 20-63 | obývací pokoje, haly, kanceláře |
Velikost stavebního otvrou pro světlovody je o 10 mm větší, než velikost stropního difuzoru.
Světlovod SUNIZER™
- Český výrobek s obrovskou variabilitou
- Elegantní vzhled rozptylovače světla v interiéru
- Nespočet tvarových i barevných variant vzhledu v interiéru
- Efektivní světelný výkon díky použitým Fresnelovým čočkám
- Významný architektonický design v interiéru
- Decentní vzhled plochého střešního límce
- Možnost zabudování LED diod přidává na atraktivitě
- Vysoký důraz kladený na kvalitu výrobku
- Široká škála příslušenství
Složení světlovodu SUNIZER
Typy difuzorů pro světlovody SUNIZER

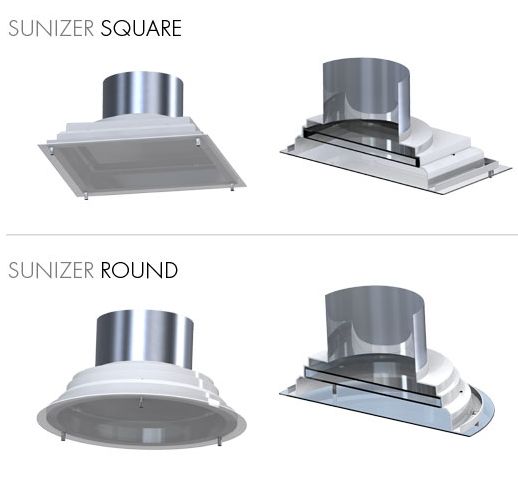

Kulatý nebo hranatý tvar stropního difuzoru světlovodu Sunizer
Světlovod SUNIZER nabízí dva základní tvary difuzoru, standardní kulatý a velmi atraktivní čtvercový, vhodný i pro kazetové podhledy.
Kulatý - ROUND, Hranatý - SQUARE
Fresnelovy čočky jakou součást stropního difuzoru
Pro tubusový světlovod SUNIZER™ jsou charakteristické speciální optické Fresnelovy čočky umístěné v místě difuzoru. Tyto optické čočky umožňují hladký rozptyl slunečních paprsků vycházejících ze světlovodu do místnosti, každá pod úhlem 45°. Světlovod tím vytváří hladší a plynulejší rozptyl světla. Jde o maximalizující rozptyl světla do prostoru bez zbytečných ztrát prostupem.

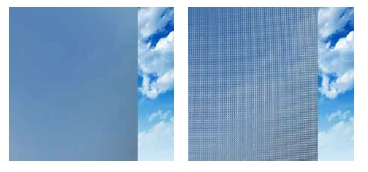

Dekorativní skla jako součást stropního difuzoru světlovodu
Těmito průsvitnými dekorativními skly, jejichž vzhled je vlisován do jedné strany čirého skla, lze nahradit optické Fresnelovy čočky v rámečku stropního difuzoru pro světlovod SUNIZER. Světlovody nabízíme se skly v matovaném provedení (SATINATO) či ornamentním (KRIZET).
Provedení difuzorů s krizetem je pro světlovod SUNIZER™ Y14 bez příplatku, provedení s fresnelovými čočkami a satinato je pro světlovod SUNIZER™ Y14 za příplatek.
Barevné variace rámečků stropních difuzorů
Na přání zákazníka jsme schopni připravit pro hranaté (SQUARE) stropní difuzory pro světlovody SUNIZER™ různé ozdobné rámečky v odstínech RAL dle aktuální nabídky. Světlovody mají základní provedením stropních difuzorů bez rámečků.
Noční LED osvětlení pro světlovod SUNIZER
Světlovody SUNIZER je možné dodat i s osazením nejmodernějším systémem LED diod s vysokým výkonem a nízkou spotřebou. Standardní odstín diod mají světlovody dodávané v neutrální bílé. Odstín LED diodového systému je možné přizpůsobit dle přání zákazníka. Osvětlení pomocí LED diod působí velmi atraktivně a nese velké designové plus pro světlovody SUNIZER.
Příslušenství světlovodů SUNIZER
Thermizer™
THERMIZER™ je tepelně-izolační prvek, který světlovody SUNIZER™ předurčuje pro použití do nízkoenergetických či pasivních domů. Pomocí použití tohoto prvku lze splnit požadavky pasivních domů na světlovody a zajistit tak zanedbatelné tepelné ztráty. Současně je tento prvek vzduchotěsný, parotěsný a bez problémů splní Blowdoor test.
Prodlužovací díly tubusů pro světlovody SUNIZER™
Světlovodné potrubí světlovodu SUNIZER™ je tvořeno pevným, hladkým a extrémně lesklým povrchem se superreflexní vrstvou 99,98% technického stříbra speciálně napařeného ve vakuu na AL plech s vysokou odrazivostí povrchu 98%. Výhodou je velký výběr prodlužovacích dílů.
Potrubí pro světlovod Sunizer™ je dodáváno v těchto délkách 415 mm, 620 mm, 1250 mm.
Stavitelné klouby pro světlovody SUNIZER™
Kloub je pohyblivé spojení dvou styčných ploch světlovodného potrubí. Díky lehce nastavitelnému úhlu kloubu je docílena snadná montáž světlovodů SUNIZER™ do šikmých střech.
Klouby pro světlovod Sunizer™ jsou dodávány s možností nastavení úhlů 0 – 30°.
Blackizer™ pro tubusové světlovody SUNIZER™
Kruhová zatemňovací klapka BLACKIZER™ se servopohonem se používá k uzavření nebo regulaci průtoku denního světla proudícího ve světlovodném potrubí. Výška zatemňovací klapky činí 620 mm.
SUNIZER™ PYRO sestava
Světlovody SUNIZER™ v provedení PYRO jsou protipožárními světlovody se zvýšenou odolností proti požáru, který se používá při výstavbě interiérů v objektech s předepsanou zvýšenou protipožární odolností. Montáží protipožárního světlovodu SUNIZER™ PYRO zvýšíme odolnost konstrukce budovy až o 30 minut.
Bezdrátové dálkové ovladače
Wallizer™ – dálkový nástěnný ovladač
Handizer™ – dálkový ruční ovladač
Kompaktní dálkové ovladače obsahující 4 tlačítka pro 4 samostatná elektrická zařízení nebo 4 nezávislé skupiny elektrických zařízení: např. noční LED osvětlení pro světlovod či zatemňovací klapku BLACKIZER™ . S radiovou technologií s dosahem 100 – 300 metrů na volné ploše mohou být instalovány kdekoliv dle vašich potřeb např. na stěně, nábytku či klíčích.
Tepelně izolační vlastnosti světlovodu SUNIZER
Dokonalé tepelně-izolační vlastnosti světlovodu snižují únik tepla z objektu a poskytují tak záruku příjemného prostředí. Díky těmto vlastnostem světlovody snižují tepelné ztráty i tepelné zisky.
Do světlovodu se nesmí dostat žádné vodní páry. Při jejich proniknutí do světlovodu a následném styku s chladnou kopulí by mohlo dojít ke kondenzaci. Největší důraz při instalaci světlovodu je tedy kladen na parotěsnost stropního difuzoru. Při instalaci jednotlivých dílů světlovodu musí být bezchybně přelepené veškeré spoje parotěsnou páskou k tomu dodávanou. Po přelepení veškerých spojů je doporučeno zateplit tubus světlovodu tepelnou izolací.
Pro zajištění běžných tepelně-izolačních parametrů domu je vhodná pro světlovody SUNIZER™ instalace s tepelně–izolačním dvojsklem vloženým do stropního difuzoru.
Tepelně–izolační prvek THERMIZER™ je především určen pro instalaci se světlovody SUNIZER™ do pasivních domů nebo domů se zvýšenými požadavky na tepelný prostup jeho obálkou.
.
.
.
.
.
.
